El nuevo hito de arista es además un hectómetro, por lo que su implantación se realizará en primer lugar coincidiendo con todos los hectómetros de la carretera (colocados dividiendo en 10 partes iguales la distancia entre dos hitos kilométricos sucesivos): inscribiendo en ese caso, en el lugar indicado en los planos, (PLANOS: 1 y 2), un número de 1 a 9 que indica el hectómetro de que se trata. No se colocarán hitos coincidentes con los kilómetros.
Una vez colocados todos los hectómetros, se procederá a colocar entre dos hectómetros sucesivos un número de hitos de arista, (iguales a los hectómetros pero sin el número) variable entre 1 y 9 en función de la curva o recta de que se trate, según el criterio definido en la Tabla adjunta.
CUADRO DE DISTANCIA ENTRE HITOS
| RADIO (en m) |
DISTANCIA (en m) |
Nº de hitos por hm |
1er hm contiguo |
2o hm contiguo |
3er hm contiguo |
4o hm contiguo |
| < 100 | 10 | 10 | 12,5 | 16,66 | 25 | 50 |
| 100-150 | 12,50 | 8 | 16,66 | 25 | 50 | 50 |
| 151-200 | 16,66 | 6 | 25 | 50 | 50 | 50 |
| 201-300 | 20 | 5 | 33,33 | 50 | 50 | 50 |
| 301-500 | 25 | 4 | 33,33 | 50 | 50 | 50 |
| 601-700 | 33,33 | 3 | 50 | 50 | 50 | 50 |
| >700 | 50 | 2 | 50 | 50 | 50 | 50 |
Para lograr la máxima uniformidad posible en la instalación de estos hitos, se seguirá el criterio de determinar en cada curva cuál es el radio, y disponer en el hectómetro ó hectómetros que abarcan total o parcialmente la curva, el número de hitos de acuerdo con la tabla citada.
Para obtener una transición desde los hectómetros que forman parte de la curva al tramo contiguo recto (o curva con radio > 700 m) se implantarán transiciones con hectómetros completos en que sucesivamente se vayan adoptando las distancias de acuerdo con la Tabla. Por ejemplo, si un hectómetro corresponde a una curva de radio 140 m, se colocarán hitos a 12,5 m (7 hitos entre los dos hitos hectométricos) y en el siguiente hectómetro cada 16,66 m (5 hitos entre los dos hectométricos); en el siguiente cada 25 m (3 hitos entre lo dos hectométricos) y en el siguiente cada 50 m (1 hito entre los dos hectométricos, valor mínimo).
En curvas enlazadas, se implantarán en los hectómetros que correspondan a cada una según su radio, y en los hectómetros intermedios se irán espaciando de acuerdo con el criterio del párrafo anterior. Sin embargo puede ocurrir, que por la diferencia de radios y por la proximidad de las curvas, si se empieza a aumentar la separación desde la curva de menor radio, se llegue a la de mayor radio con una separación menor que la que le correspondería por su propio radio. En este caso se adoptará la solución que suponga mayor número de hitos.

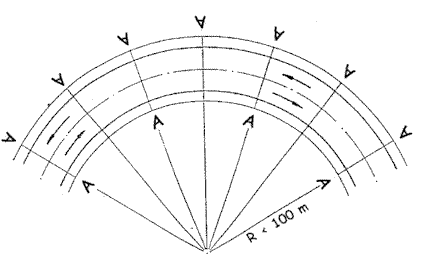

La disposición de los hitos será la misma por el interior y exterior de la curva, colocándola enfrentados en un mismo radio. Sin embargo, donde la curva tenga radio inferior a 100 m, en su interior sólo se colocarán la mitad de los hitos, de acuerdo con la figura 1.
FIGURA 1
En curvas de radio < 100 m los hitos de arista se colocarán en el lado interior uno de
cada dos
 |
 |
 |
 |
