Las cargas permanentes son producidas por el peso de los distintos elementos que forman parte del puente. A efectos de aplicación de esta Instrucción se clasifican en peso propio y cargas muertas.
Su valor característico se deducirá de las dimensiones de los elementos especificados en los planos, y de los pesos específicos correspondientes.
Salvo justificación expresa, se tomarán para los materiales de construcción más usuales los siguientes pesos específicos:

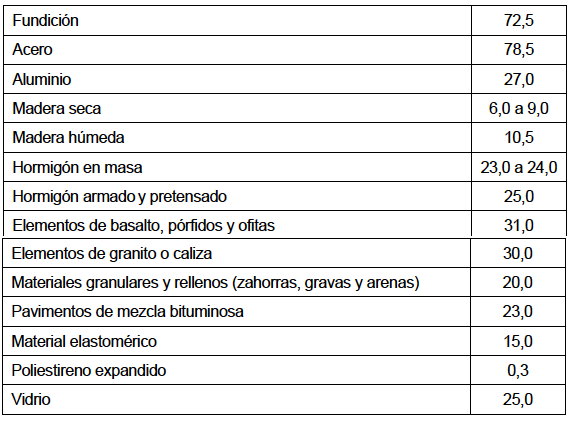

Tabla 3.1-a Pesos específicos de diversos materiales [kN/m3]
 |
Esta acción es la que corresponde al peso de los elementos estructurales y su valor característico podrá deducirse de la tabla 3.1-a.
El peso específico de hormigón será acorde con el tipo de árido empleado en su fabricación y, en el caso del hormigón armado o pretensado, con la cuantía de acero dispuesta.
Se tendrá en cuenta el peso de todos los elementos proyectados, como riostras, costillas, tacones de anclaje, mamparos, etc., en el caso de puentes de hormigón, o diafragmas, rigidizadores, costillas, etc., en el caso de puentes de acero o mixtos.
Cuando el peso que resulte de las mediciones obtenidas a partir de los planos de proyecto sobrepase en más de un 5% el valor del peso propio inicialmente estimado como acción en las bases de cálculo del proyecto, deberán adaptarse dichos cálculos al peso que se deduce de lo representado en planos.
Son las debidas a los elementos no estructurales que gravitan sobre los estructurales, tales como: pavimento de calzada y aceras, elementos de contención, dotaciones viales y de la propia estructura, conductos de servicios, etc.
El espesor máximo del pavimento bituminoso proyectado y construido sobre tableros de puentes, incluida la preceptiva capa de impermeabilización y la eventual capa de regularización, no será en ningún caso superior a diez centímetros (10 cm), salvo aprobación expresa de la Dirección General de Carreteras.
Para la determinación del valor característico de esta acción podrán adoptarse los pesos específicos indicados en la tabla 3.1-a y, en su defecto, los recomendados en normas específicas de cada material previsto en el proyecto, o los obtenidos por pesadas directas para aquellos en los que no es aplicable ninguno de los dos supuestos anteriores.
No obstante, a efectos de cálculo, para la acción debida al pavimento se deberán considerar dos valores extremos:
Este valor no permite, en modo alguno, la rehabilitación del pavimento por extensión de nuevas capas. Por tanto, el proyecto no sólo definirá con suficiente precisión la tipología de la impermeabilización y de los pavimentos, estudiando con detalle la funcionalidad de estos últimos compatible con la deformabilidad del tablero y su conservación a medio y largo plazo, sino que también, a efectos de la correcta explotación y conservación del puente, incluirá criterios sobre la rehabilitación de los pavimentos en lo referente a pesos o espesores, deformabilidad, características, y cualquier otro aspecto técnico que el proyectista considere importante para la seguridad o funcionalidad de la estructura.
El valor que se considere para el peso del pavimento, Gk,inf o Gk,sup, será el mismo para toda la estructura.
Para el peso propio de tuberías y otros servicios soportados por el puente, se tomarán también dos valores extremos, Gk,sup y Gk,inf, considerándose una desviación respecto a su valor medio de 20%.
El peso del agua contenida en una canalización soportada por un puente se tomará en principio como carga muerta y se considerarán los pesos de las canalizaciones tanto vacías como llenas.
El peso de los rellenos sobre elementos de la estructura (losas, dinteles, zapatas, etc.) se considerará también como carga muerta. Este peso se determinará aplicando al volumen de terreno que gravite sobre la superficie del elemento horizontal, el peso específico del relleno vertido y compactado. Si no se dispusiera de datos reales de este peso específico, se podrán adoptar los definidos en la tabla 3.1-a para materiales granulares y rellenos.
En el término presolicitaciones, se considerarán incluidas todas las formas posibles de introducir esfuerzos en una estructura antes de su puesta en servicio, con el fin de mejorar su respuesta frente al conjunto de solicitaciones a las que posteriormente se verá sometida.
Al considerar estas acciones se deberá tener presente que, en la mayoría de los casos, la fluencia del hormigón reduce parcialmente las ventajas iniciales que incorporan, por lo que será imprescindible tener en cuenta el valor de esta disminución en un instante de tiempo en que dicha fluencia se considere estabilizada.
Las acciones producidas por el pretensado se valorarán teniendo en cuenta la forma de introducción de las mismas y la posibilidad de deformación de la estructura.
A efectos de aplicación de esta Instrucción se considerarán dos tipos de acción del pretensado:
El pretensado extradosado es un tipo de presolicitación que se encuentra entre los pretensados tipo P1 y P2 aquí definidos. Su semejanza a uno de los dos depende de la rigidez de la estructura y de su esquema estructural. En función de estas características, el proyectista justificará en el proyecto el tratamiento adoptado para el pretensado extradosado.
En este apartado se incluirán las presolicitaciones introducidas por medio de gatos, por bloqueo provisional de coacciones, por desplazamientos impuestos en los apoyos de la estructura, etc.
La presolicitación se aplicará con el valor definido en proyecto, en el instante previsto y sobre la estructura parcial o total correspondiente.
Al igual que las presolicitaciones debidas al pretensado, su valor varía con el tiempo, siendo su efecto especialmente sensible a deformaciones diferidas de la estructura producidas por fluencia y retracción. Por tanto, deberá determinarse su valor para cada situación de proyecto y deberá considerarse adecuadamente su reducción.
El valor característico de las acciones reológicas se obtendrá a partir de las deformaciones provocadas por la retracción y la fluencia, determinadas en el instante t en que se evalúen, de acuerdo con lo que especifique sobre el particular en la vigente Instrucción de hormigón estructural (EHE-08) o normativa que la sustituya.
El empuje del terreno, natural o de relleno, sobre elementos de la estructura (muros, aletas, etc.) se determinará en función de las características del terreno y de otras consideraciones geotécnicas.
Cuando la actuación del empuje sea desfavorable para el elemento y efecto estudiado, su valor nunca será inferior al empuje hidrostático de un fluido de peso específico igual a 5 kN/m3.
CCuando existan incertidumbres sobre la actuación efectiva del empuje de tierras y su acción sea favorable para el elemento y efecto en estudio, no se considerará su actuación.
La movilización de la totalidad del empuje pasivo requiere que se produzcan desplazamientos importantes de la estructura que, en muchos casos, no son tolerables por razones funcionales. Por ello, esta acción siempre debe estimarse con parámetros geotécnicos conservadores, y, salvo justificación expresa, su valor se considerará reducido por un factor de 2,0.
No se incluirá en esta acción el incremento del empuje, transmitido por el terreno al elemento estructural, producido por la sobrecarga de uso que pueda actuar en la coronación de los terraplenes. El efecto de dicha sobrecarga se considerará como una acción variable de acuerdo con lo especificado en el apartado 4.1.6.
En el caso de estructuras enterradas (marcos, pórticos, bóvedas, etc.), se tendrán en cuenta las especificaciones siguientes:
Los valores de los asientos se obtendrán a partir de los datos del preceptivo estudio geotécnico, de la tipología y geometría de la cimentación y de las cargas transmitidas por ésta.
Además, se determinará su evolución con el tiempo. Cuando la estructura pase por fases de construcción isostáticas de una duración significativa, se estimará qué parte del asiento total puede desarrollarse en esas fases.
En las cimentaciones profundas, se tendrán en cuenta las acciones producidas por movimientos del terreno respecto a éstas, en función de las diferentes rigideces del terreno y del cimiento. En particular, se considerarán las debidas a rozamiento negativo (asiento del terreno mayor que el del elemento de cimentación).
Cuando en un puente se dispongan aparatos de apoyo deslizantes, con los que una parte de la estructura desliza respecto de la otra (apoyos de neopreno-PTFE, apoyos tipo POT, etc.), será necesario considerar la fuerza de reacción que el rozamiento del apoyo deslizante ejerce sobre ambas partes de la estructura.
A falta de estudios más precisos, los coeficientes de rozamiento a y r se considerarán según se indica a continuación:
 |
donde:

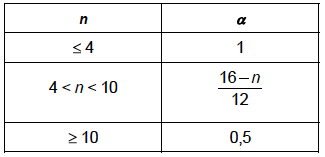

Tabla 3.2-a Factor α
 |
En general, el rozamiento producido en fase de construcción por procesos de empuje, lanzamiento, ripado, etc. sobre apoyos deslizantes provisionales, suele ser mayor que el producido por los aparatos de apoyo deslizantes definitivos. Por este motivo, el proyectista deberá justificar el valor adoptado para los coeficientes de rozamiento adverso y favorable en las comprobaciones del proceso constructivo, estableciendo además en los planos y pliego de prescripciones del proyecto las medidas oportunas para el control de las fuerzas de rozamiento generadas.
 |
 |
 |
