ANEJO 4. DIAGRAMA MOMENTO CURVATURA SIMPLIFICADO DE SECCIONES DE HORMIGÓN ESTRUCTURAL PARA ANÁLISIS NO LINEAL

(Formato PDF)

(Publicación con comentarios (Formato PDF))



Simplificadamente podrá utilizarse para secciones dúctiles un diagrama momento curvatura elástico perfectamente plástico. Para ello será necesario determinar el diagrama momento curvatura de las secciones, utilizando las ecuaciones constitutivas definidas en el Anejo 3.

Posteriormente, se definirá un diagrama elástico perfectamente plástico simplificado de forma que la rama elástica pase por el punto que corresponde a la plastificación de la armadura más solicitada y que el área total encerrada por el diagrama idealizado a partir del punto de inicio de la plastificación de las armaduras coincida con el área encerrada por el diagrama real, tal como se muestra en la figura A4.1.

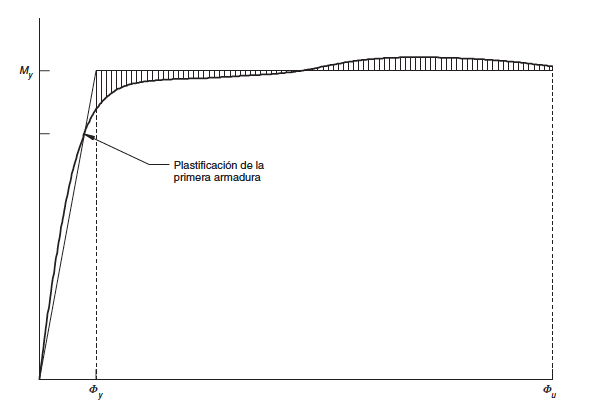

Figura A4.1. Diagrama momento-curvatura idealizado
