INSTRUCCION DE HORMIGON ESTRUCTURAL

CAPÍTULO IX CAPACIDAD RESISTENTE DE BIELAS, TIRANTES Y NUDOS

Artículo 40.º Capacidad resistente de bielas, tirantes y nudos

40.1. Generalidades

El modelo de bielas y tirantes constituye un procedimiento adecuado para explicar el comportamiento de elementos de hormigón estructural, tanto en regiones B como en regiones D (Articulo 24.º).

Los elementos de un modelo de bielas y tirantes son las bielas, los tirantes y los nudos.

Los tirantes, habitualmente, están constituidos por armaduras activas o pasivas.

Una biela puede representar un campo de compresiones de ancho uniforme, tal y como se muestra en la figura 40.1 a, o un campo de compresiones de anchura variable o con forma de abanico, tal como se muestra en la figura 40.1 .b.

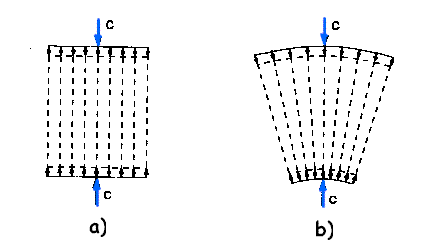

Figuras 40.1 a y b

Un nudo es una zona donde los campos de compresiones o las tracciones de los tirantes se intersecan.

En este artículo se exponen los criterios de comprobación de cada uno de estos elementos en Estado Límite Ultimo.

Si bien los criterios expuestos en este Capítulo constituyen comprobaciones en Estado Límite Último que no implican la comprobación automática del Estado Límite de Fisuración, se definen aquí algunas limitaciones que, junto con los principios generales expuestos en el Artículo 24.º, conducen en la práctica a un control adecuado de la fisuración.

40.2. capacidad resistente de los tirantes constituidos por armaduras

En Estado Límite Último se supondrá que la armadura alcanza la tensión de cálculo, es decir:

Cuando no se estudien las condiciones de compatibilidad de una forma explícita, será necesario limitar la deformación máxima de los tirantes en Estado Límite Ultimo y, con ello, se limita indirectamente la tensión de la armadura en Estado Límite de Servicio.

La capacidad resistente de un tirante constituido por armaduras puede expresarse:

Asfyd+Apdfpd

donde:

40.3. Capacidad resistente de las bielas

La capacidad de una biela comprimida está fuertemente influenciada por el estado de tensiones y deformaciones transversales al campo de compresiones así como por la fisuración existente.

40.3.1. Bielas de hormigón en zonas con estados de compresión uniaxial

Este es el caso del cordón comprimido de una viga, debido a esfuerzos de flexión, y cuya capacidad resistente puede evaluarse de acuerdo con los diagramas tensión-deformación indicados en 39.5, donde la tensión máxima para el hormigón comprimido se limita al valor

f1cd = 0,85 fcd

Además de los diagramas definidos en 39.5, podrá utilizarse un diagrama rectangular tal como el indicado en la figura 40.3.1, tomando como tensión máxima el valor de f1cd definido a continuación.

f1c = 0,85 (1-fck/250)fcd con fck en N/mm2

En este caso, la capacidad resistente de la biela puede expresarse como:

Acf1cd

donde:

Ac Área de la biela comprimida (Ac=xb).

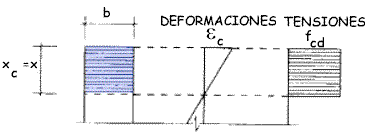

Figura 40.3.1

40.3.2. Bielas de hormigón con fisuración oblicua o paralela a la biela

En este caso, el campo de compresiones que constituye una biela de hormigón puede presentar fisuración oblicua o paralela a la dirección de las compresiones. Debido al estado tensional y de fisuración del hormigón, la capacidad resistente a compresión disminuye considerablemente.

De forma simplificada, se puede definir la capacidad resistente del hormigón en estos casos, de la siguiente forma:

40.3.3. Bielas de hormigón con armaduras comprimidas

La armadura puede considerarse contribuyendo efectivamente a la capacidad resistente de las bielas cuando se sitúan en el interior del campo y en dirección paralela a las compresiones y existe armadura transversal suficiente para evitar el pandeo de estas barras.

La tensión máxima del acero comprimido podrá considerarse

ssd,c=fyd

cuando sea posible establecer las condiciones de compatibilidad que así lo justifiquen, o ssd,c= 400 N/mm2 cuando no se establezcan condiciones de compatibilidad explícitas.

En este caso, la capacidad resistente de las bielas puede expresarse como:

Acf1cd+Ascssd,c

siendo Asc el área de la armadura de la biela.

40.3.4. Bielas de hormigón confinado

La capacidad resistente de las bielas puede aumentarse si el hormigón se confina apropiadamente (figura 40.3.4.a). Para cargas estáticas, la resistencia del hormigón puede aumentarse multiplicando f1cd por:

(1+1,6avw)

dónde:

En este caso, la capacidad resistente de las bielas puede expresarse como

Acc(1+1,6avw)f1cd

donde:

Acc Área de hormigón encerrada por la armadura de confinamiento.

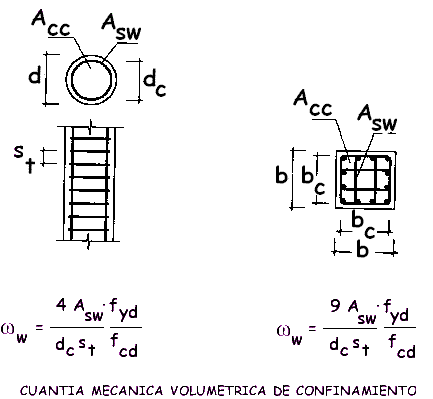

Figura 40.3.1.a

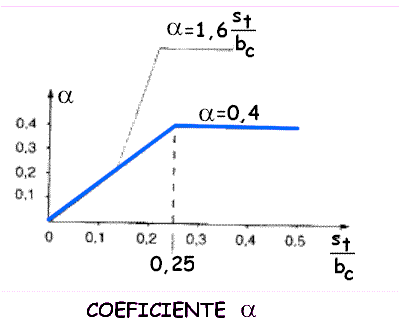

Figura 40.3.4b

40.3.5. Bielas con interferencias de vainas con armaduras activas

Si las bielas están atravesadas por vainas de armaduras activas, adherentes o no adherentes, y cuando la suma de los diámetros sea mayor que b/6, siendo b el ancho total de la biela, deberá reducirse el ancho a considerar en la comprobación de la capacidad resistente de acuerdo con el siguiente criterio:

b0=b-hSf

donde:

40.4. Capacidad resistente de los nudos
40.4.1. Generalidades

Los nudos deben estar concebidos, dimensionados y armados de tal forma que todos los esfuerzos actuantes estén equilibrados y los tirantes convenientemente anclados.

El hormigón de los nudos puede estar sometido a estados multitensionales y esta particularidad debe ser tenida en cuenta ya que supone un aumento o disminución de su capacidad resistente.

En los nudos deben comprobarse los siguientes aspectos:

40.4.2. Nudos multicomprimidos

En nudos que conectan sólo bielas comprimidas, tal como se muestra en los ejemplos de la figura 40.4.2, se presenta normalmente un estado tensional multicomprimido que permite aumentar la capacidad resistente a compresión del hormigón de acuerdo con los criterios siguientes:

f2cd = fcd

para estados biaxiales de compresión, y

f3cd = 3,30 fcd

para estados triaxiales de compresión.

Cuando se consideren estos valores de capacidad resistente a compresión del hormigón del nudo deben tenerse en cuenta las tensiones transversales inducidas, que habitualmente requieren una armadura específica.

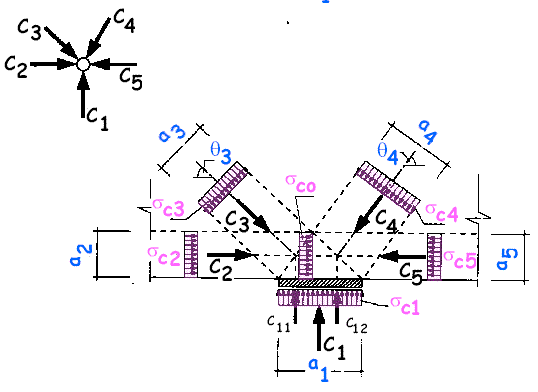

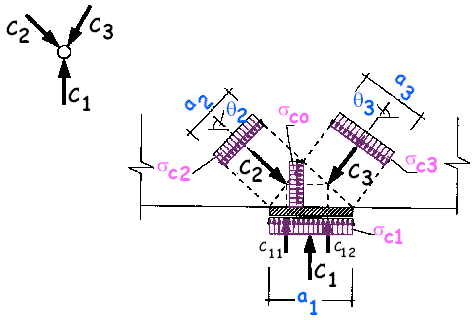

Figura 40.4.2

40.4.3. Nudos con tirantes anclados

Nudos característicos de este tipo son los que se muestran en la figura 40.4.3. En este tipo de nudos la capacidad resistente a compresión es:

f2cd = 0,70 fcd

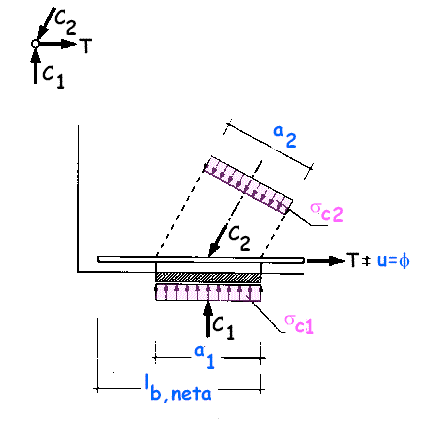

Figura 40.4.3
