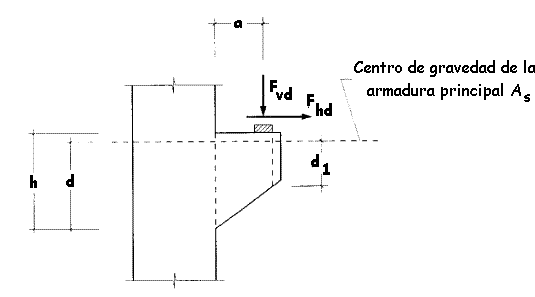

Se definen como ménsulas cortas aquellas ménsulas cuya distancia a, entre la línea de acción de la carga vertical principal y la sección adyacente al soporte, es menor o igual que el canto útil d, en dicha sección (figura 63.1).

El canto útil d₁ medido en el borde exterior del área donde se aplica la carga, será igual o mayor que 0,5d.

Por tratarse de una región D, el método general de análisis será el indicado en el Articulo 24.º

Las comprobaciones de bielas, tirantes y nudos y las propiedades de los materiales a considerar serán las indicadas en el Articulo 40.º

El modelo de celosía equivalente podrá ser el indicado en la figura 63.2.

El ángulo q de inclinación de las compresiones oblicuas (bielas) puede tener los siguientes valores:

• ctg q = 1,4 si se hormigona la ménsula monolíticamente con el pilar
• ctg q = 1,0 si se hormigona la ménsula sobre el hormigón del pilar endurecido
• ctg q = 0,6 para el caso anterior, pero con rugosidad débil de la superficie del hormigón endurecido.

El canto útil d de la ménsula (figuras 63.1 y 63.2) cumplirá la condición siguiente:

d ³ (a/0,85) cotgq

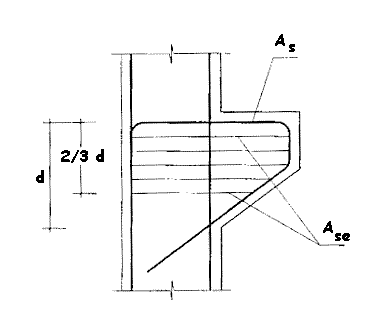

La armadura principal A_s (figura 63.2.1.1) se dimensionará para una tracción de cálculo:

T_1d=F_vdtg q+ F_hd= A_sf_yd

Cumpliendo las condiciones geométricas de 63.2.1 basta con comprobar la compresión localizada en el apoyo (nudo 1 figura 63.2).

F_vd/(b·c) £ f_1cd

Tanto la armadura principal como las armaduras secundarias deberán estar convenientemente ancladas en el extremo de la ménsula.

Si una ménsula corta está sometida a una carga colgada por medio de una viga, (figura 63.3.a) deberán estudiarse distintos sistemas de biela-tirante según los Artículos 24.º y 40.º

En cualquier caso, deberá disponerse una armadura horizontal próxima a la cara superior de la ménsula.
