5. ELEMENTOS DE SEÑALIZACION, BALIZAMIENTO Y DEFENSA

Salvo justificación en contrario, en obras fijas deberán utilizarse exclusivamente los elementos y dispositivos de señalización, balizamiento y defensa incluidos en el catálogo que se contiene en el anexo 1.

Por lo tanto, no podrán emplearse señales que contengan mensajes escritos del tipo "Disculpen las molestias" o "Desvío a 500 metros". Las vallas de cerramiento para peatones, formadas por elementos tubulares, aisladas o empalmadas, no podrán ser nunca empleadas como dispositivos de defensa; y, a no ser que sustenten superficies planas reflectantes del tamaño prescrito tampoco podrán ser utilizadas como elementos de balizamiento.

Deberá emplearse el mínimo número de señales que permita al conductor consciente prever y efectuar las maniobras necesarias con comodidad, evitando recargar su atención con señales innecesarias o cuyo mensaje sea evidente.

Toda señal que implique una prohibición u obligación deberá ser reiterada o anulada antes de que haya transcurrido un minuto desde que un conductor que circule a la velocidad prevista la haya divisado. No se podrá, por tanto, limitar por ejemplo la velocidad durante varios kilómetros mediante una sola señal genérica, sino que la limitación deberá ser reiterada a intervalos de un minuto y anulada en cuanto sea posible.

El citado catalogo contiene los siguientes grupos de elementos y dispositivos:

• Señales de peligro TP.
• Señales de reglamentación y prioridad TR.
• Señales de indicación TS.
• Señales y dispositivos manuales TM.
• Elementos de balizamiento reflectantes TB.
• Elementos luminosos TL.
• Dispositivos de defensa TD.

Respecto de los grupos anteriores, deberán cumplirse las prescripciones siguientes:

• Las dimensiones mínimas de todos los elementos y dispositivos contenidos en el catalogo, excepto los elementos de balizamiento luminosos TL y los dispositivos de defensa TD, se clasificarán en grandes, normales y pequeñas, con arreglo a la tabla 4.
• La utilización de las dimensiones citadas en el párrafo anterior se atendrá a lo dispuesto en la tabla 5.
• El borde inferior de las señales deberá estar a 1 m del suelo.
• Para ser reconocidas, las señales TP, TR y TS deberán ser visibles desde una distancia mínima no inferior a la dada por la figura 35
• A fin de lograr una visibilidad máxima, todas las superficies planas de señales y elementos de balizamiento reflectantes -excepto la marca vial TB-12- deberán estar perpendiculares al eje de la vía, quedando expresamente prohibido el situarlas paralelas u oblicuas a la trayectoria de los vehículos.
• El diseño de las señales TP, TR y TS serán iguales al de las que se empleen para la ordenación de la circulación cuando no haya obras, excepto que el fondo de todas las señales TP, y total o parcialmente el de todas las señales TS será amarillo.
• Los elementos de color blanco, amarillo, rojo y azul deberán ser reflexivos, excepto las guirnaldas TB-13, en que dicha propiedad no será obligatoria aunque si recomendable. En cuanto a los elementos de color naranja deberá ser luminiscente el fuste del hito de borde TB-11, y reflexivos la placa situada en su parte superior, el captafaro TB-10 y la marca vial TB-12.
• Los dispositivos de defensa TD tendrán las dimensiones y características que, según su tipo, se les asigna a las barreras de seguridad en la O.C. 229/1971 y en la nota informativa 2/1986. La conveniencia de su utilización, que normalmente permitirá elevar la velocidad limitada VL en la zona de obras, deberá ser considerada por el Autor del proyecto o, en su defecto, por el Director de las obras.

TABLA 4
DIMENSIONES MINIMAS (cm si no se indica lo contrario) DE LOS ELEMENTOS DE SEÑALIZACION Y BALIZAMIENTO DE LAS OBRAS..

Tipo	Dimensión	Clasificación
		Muy grande	Grande	Normal
TP-	Lado	175	135	90
TR-	Diámetro o lado	120	90	60
TS-52 a TS-62	Superficie	2 m2	1 m2	0,5 m2

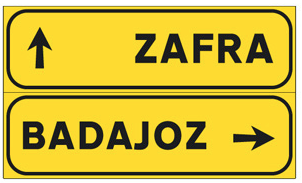

TS-210 a TS-220	Altura de letra	25	20	15
TS-800 a TS-860	Altura de letra o número	20	15	10
TM-1	Base	80	80	80
	Altura	60	60	60
TM-2 y TM-3	Diámetro o doble apotema	70	50	30
TB-1 y TB-3	Base	195	195	195
	Altura	95	95	95
TB-2 y TB-4	Base	160	160	160
	Altura	45	45	45
TB-5	Base	140	140	140
	Altura	25	25	25
TB-6	Altura	90	70	50
Reflexivo TB-7	Base	10	10	10
	Altura	30	30	30
Reflexivo TB-8 y TB-9	Base	15	15	15
	Altura	70	70	70
Reflexivo TB-10	Base	8	8	8
	Altura	1	1	1
TB-11	Diámetro del circulo reflexivo	6	6	6
	Altura del fuste luminescente	70	70	70
TB-12	Anchura	10	10	10

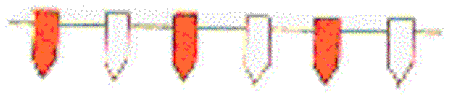

TB-13	Lados perpendiculares del pentágono	6 y 10	6 y 10	6 y 10
	Separación entre elementos	25	25	25
TB-14	Base	150	150	150
	Altura	250	250	250





TABLA 5
UTILIZACION DE LAS CATEGORIAS DIMENSIONALES

Tipo de vía	Categoría dimensional
	Muy grande	Grande	Normal
Autopistas y autovías	Recomendable	Permitida	Prohibida
Resto de la red (VE > 90 km/h)	Permitida	Recomendable	Permitida
Resto de la red (VE < 90 km/h)	Permitida	Permitida	Permitida





FIGURA 35

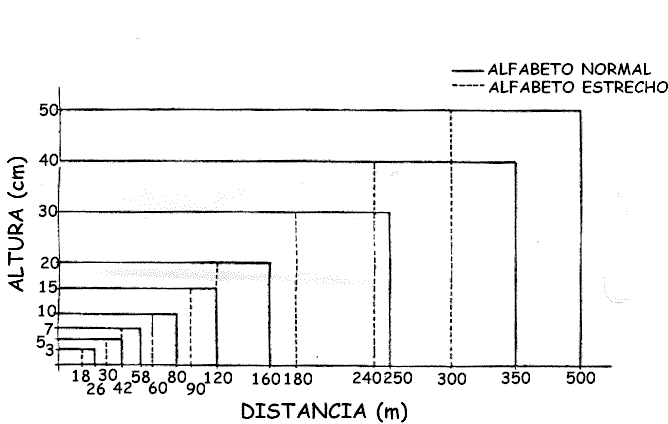

DISTANCIA DE LEGIBILIDAD EN FUNCION DE LA ALTURA DE LA LETRA O SIMBOLO
