2. Características de los elementos de señalización vertical.
2.1 Dimensiones
2.1.1 Señales
Las señales que hayan
de ser vistas desde un vehículo en movimiento tendrán el tamaño indicado en la fig. 1,
según la clase de carretera de que se trate. Previa justificación, se podrán utilizar
de otro tamaño, según las características de la circulación y, en especial, la
velocidad.
Las señales que no
requieran ser vistas desde un vehículo en movimiento (por ejemplo, las de estacionamiento
prohibido) podrán tener las menores dimensiones que aparecen en la fig. 1.
La altura de las
señales rectangulares de indicaciones generales será igual a vez y media su anchura. El
octógono de la señal R-2 se podrá circunscribir en la señal circular
correspondiente, como mínimo, a la carretera a la que se acceda si ésta fuera de clase
superior.

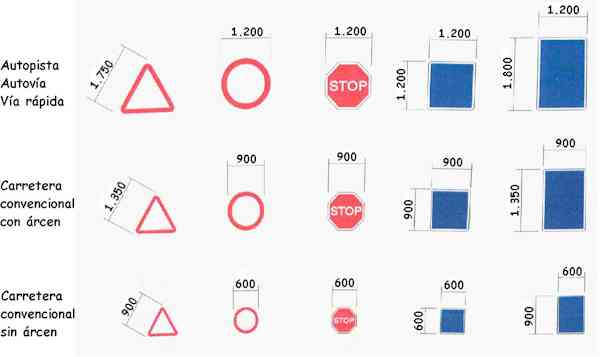

Figura 1
TAMAÑO DE LAS SEÑALES
Los carteles flecha sólo podrán tener las alturas y
longitudes siguientes:
Altura: 250, 300, 350, 400, 450, 500 ó 550 mm.
Longitud: 700, 950, 1.200, 1.450, 1.700, 1.950 ó 2.200 mm.
El ángulo exterior en
la punta de los carteles flecha será de 75°
2.1.2 Carteles
Las dimensiones de los
carteles se deducirán del tamaño de los caracteres y orlas utilizados, y de las
separaciones entre líneas, orlas y bordes. Además, los carteles formados por lamas
ajustarán sus dimensiones a un número múltiplo de éstas (apartado
2.6.).
2.1.3 Paneles complementarios
Las dimensiones de los
paneles complementarios se deducirán del tamaño de los caracteres y orlas utilizados, y
de las separaciones entre líneas, orlas y bordes.
