Para las comprobaciones relativas al Estado Límite de Fisuración, los efectos de las acciones están constituidos por las tensiones en las secciones (s) y las aberturas de fisura (w) que aquéllas ocasionan, en su caso.
En general, tanto s como w se deducen a partir de las acciones de cálculo y las combinaciones indicadas en el Capítulo III para los Estados Límite de Servicio.
Las solicitaciones se obtendrán a partir de las acciones, según lo expuesto en el Capítulo V. Las tensiones, aberturas de fisuras u otros criterios de comprobación se evaluarán según las prescripciones de 49.2 si se trata de solicitaciones normales, de 49.3 para esfuerzos cortantes y de 49.4 para esfuerzos de torsión.
Bajo la combinación más desfavorable de acciones correspondiente a la fase en estudio, las tensiones de compresión en el hormigón deben cumplir
sc £ 0,60·fck,j
donde:
Los cálculos relativos al Estado Límite de Descompresión consisten en la comprobación de que, bajo la combinación de acciones correspondiente a la fase en estudio, no se alcanza la descompresión del hormigón en ninguna fibra de la sección.
La comprobación general del Estado Límite de Fisuración por tracción consiste en satisfacer la siguiente indicación:
wk £ wmáx
donde:
En elementos de hormigón armado, en ausencia de requerimientos específicos (estanquidad, etc.), y bajo la combinación de acciones cuasipermanentes, las máximas aberturas de fisura para los distintos ambientes, definidos en la tabla 8.2.2, se muestran en la tabla 49.2.4.
En elementos de hormigón pretensado, en ausencia de requerimientos específicos, y bajo la combinación de acciones frecuentes, las máximas aberturas de fisura para los distintos ambientes, definidos en la tabla 8.2.2, serán las definidas en la tabla 49.2.4.
TABLA 49.2.4
| Clase de exposición | wmáx (mm) | |
| Hormigón armado | Hormigón pretensado | |
| l | 0,4 | 0,2 |
| lla, llb, H | 0,3 | 0,21 |
| llla, lllb, lV, F | 0,2 | Descompresión |
| lllc, Qa, Qb, Qc | 0,1 | |
1 Adicionalmente deberá comprobarse que las armaduras activas se encuentran en la zona comprimida de la sección, bajo la combinación de acciones cuasipermanente
La abertura característica de fisura se calculará mediante la siguiente expresión:
wk = b·sm·esm
donde:

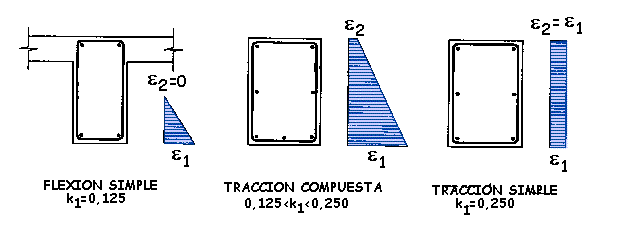

Figura 49.2.5.a
Para secciones pretensadas con armadura activa adherente y armadura pasiva, el cálculo de la abertura de fisura se realiza como si se tratase de una sección de hormigón armado teniendo en cuenta la acción del pretensado como una acción exterior y la armadura pasiva existente en la sección.
Como alternativa, para secciones pretensadas con armadura adherente y sin armadura pasiva, de forma simplificada, si el incremento de tensión de la armadura activa debido a la acción de las cargas exteriores es inferior a 200 N/mm2, se supone que no se ha alcanzado una abertura de fisura superior a 0,2 mm.

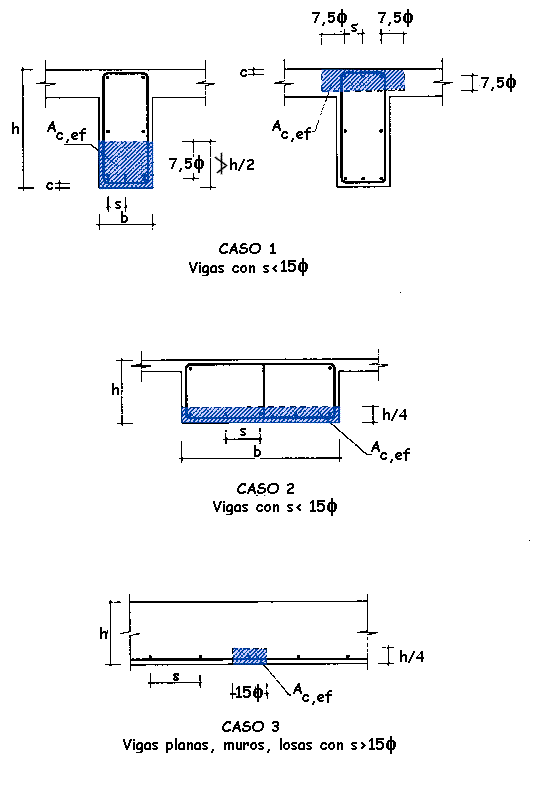

Figura 49.2.5.b
Puede suponerse que la fisuración debida a esfuerzo cortante se controla adecuadamente siempre que se cumplan las separaciones entre estribos definidas en la tabla 49.3.
Tabla 49.3
Separación entre estribos de vigas para el control de la fisuración
| [(Vrd-3Vcu)/Aad]sena (N/mm2) * | Separación entre estribos |
| < 50 | 300 |
| 75 | 200 |
| 100 | 150 |
| 150 | 100 |
| 200 | 50 |
* El significado de las distintas variables es el mismo que el utilizado en el artículo 44
No se necesitará ninguna comprobación en aquellas piezas en que no sea necesario disponer armadura de cortante.
Puede suponerse que la fisuración debida a esfuerzo torsor se controla adecuadamente siempre que la separación entre armaduras transversales cumpla las siguientes limitaciones:
donde:
 |
 |
