Para la obtención de la capacidad resistente de una sección, ésta se considerará con sus dimensiones reales en la fase de construcción o de servicio analizada, excepto en piezas de sección en T, I o similares, para las que se tendrán en cuenta las anchuras eficaces indicadas en 18.2.1.

A efectos de cálculos correspondientes a los Estados Limite de Agotamiento frente a solicitaciones normales, la sección resistente de hormigón se obtiene de las dimensiones de la pieza y cumpliendo con los criterios de 40.3.5.

El cálculo de la capacidad resistente última de las secciones se efectuará a partir de las hipótesis generales siguientes:

• a) El agotamiento se caracteriza por el valor de la deformación en determinadas fibras de la sección, definidas por los dominios de deformación de agotamiento detallados en 42.1.3.
• b) Las deformaciones del hormigón siguen una ley plana. Esta hipótesis es válida para piezas en las que la relación entre la distancia entre puntos de momento nulo y el canto total, es superior a 2.
• c) Las deformaciones e_s de las armaduras pasivas se mantienen iguales a las del hormigón que las envuelve.

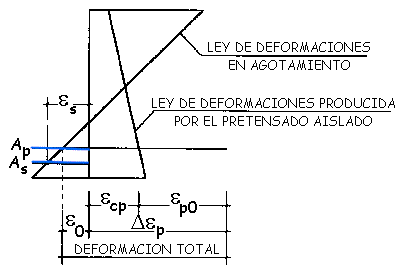

      Las deformaciones totales de las armaduras activas adherentes deben considerar, además de la deformación que se produce en la fibra correspondiente en el plano de deformación de agotamiento (e₀), la deformación producida por el pretensado y la deformación de descompresión (figura 42.1.2) según se define a continuación:
      De_p=e_cp+e_p0
      donde:
      e_cpDeformación de descompresión del hormigón a nivel de la fibra de armadura considerada.
      e_p0 Predeformación de la armadura activa debida a la acción del pretensado en la fase considerada, teniendo en cuenta las pérdidas que se hayan producido.
• d) El diagrama de cálculo tensión-deformación del hormigón es alguno de los que se definen en 39.5. No se considerará la resistencia del hormigón a tracción.
      El diagrama de cálculo tensión-deformación del acero de las armaduras pasivas, es el que se define en 38.4.
      El diagrama de cálculo tensión-deformación del acero de las armaduras activas, es el que se define en 38.7.
• e) Se aplicarán a las resultantes de tensiones en la sección las ecuaciones generales de equilibrio de fuerzas y momentos. De esta forma podrá calcularse la capacidad resistente última mediante la integración de las tensiones en el hormigón y en las armaduras activas y pasivas.

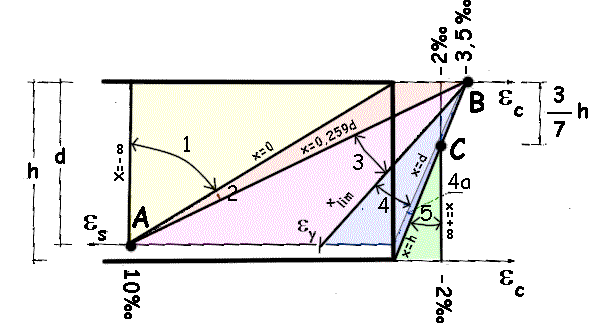

Las deformaciones límite de las secciones, según la naturaleza de la solicitación, conducen a admitir los siguientes dominios (figura 42.1.3.):

• Dominio 1: Tracción simple o compuesta en donde toda la sección está en tracción. Las rectas de deformación giran alrededor del punto A correspondiente a un alargamiento del acero más traccionado del 10 por 1000.
• Dominio 2: Flexión simple o compuesta en donde el hormigón no alcanza la deformación de rotura por flexión. Las rectas de deformación giran alrededor del punto A.
• Dominio 3: Flexión simple o compuesta en donde las rectas de deformación giran alrededor del punto B correspondiente a la deformación de rotura por flexión del hormigón e_cu=3,5 por 1.000. El alargamiento de la armadura más traccionada está comprendido entre el 10 por 1.000 y e_y siendo e_y el alargamiento correspondiente al limite elástico del acero.
• Dominio 4: Flexión simple o compuesta en donde las rectas de deformación giran alrededor del punto B. El alargamiento de la armadura más traccionada está comprendido entre e_y y 0.
• Dominio 4a: Flexión compuesta en donde todas las armaduras están comprimidas y existe una pequeña zona de hormigón en tracción. Las rectas de deformación giran alrededor del punto B.
• Dominio 5: Compresión simple o compuesta en donde ambos materiales trabajan a compresión. Las rectas de deformación giran alrededor del punto C definido por la recta correspondiente a la deformación de rotura del hormigón por compresión, e_cu = 2 por 1.000.

A partir de las hipótesis básicas definidas en 42.1.2 es posible plantear las ecuaciones de equilibrio de la sección, que constituyen un sistema de ecuaciones no lineales.

En el caso de dimensionamiento, se conocen la forma y dimensiones de la sección de hormigón, la posición de la armadura, las características de los materiales y los esfuerzos de cálculo y son incógnitas el plano de deformación de agotamiento y la cuantía de armadura.

En el caso de comprobación, se conocen la forma y dimensiones de la sección de hormigón, la posición y cuantía de la armadura y las características de los materiales y son incógnitas el plano de deformación de agotamiento y los esfuerzos resistentes de la sección.

En soportes y elementos de función análoga toda sección sometida a una solicitación normal exterior de compresión N_d debe ser capaz de resistir dicha compresión con una excentricidad mínima, debida a la incertidumbre en la posición del punto de aplicación del esfuerzo normal, igual al mayor de los valores: h/20 y 2 cm

Dicha excentricidad debe ser contada a partir del centro de gravedad de la sección bruta y en la dirección más desfavorable de las direcciones principales y sólo en una de ellas.

El hormigón confinado en compresión mejora sus condiciones de resistencia y ductilidad, aspecto este último muy importante para garantizar un comportamiento estructural que permita aprovechar, de forma óptima, toda la capacidad resistente adicional de un elemento hiperestático.

El confinamiento de la zona comprimida de hormigón puede conseguirse con una adecuada cuantía de armadura transversal, convenientemente dispuesta y anclada.

El incremento de tensión en las armaduras activas no adherentes depende del incremento de longitud del tendón entre los anclajes que, a su vez, depende de la deformación global de la estructura en Estado Límite Último.

Si existen armaduras pasivas en compresión, para poder tenerlas en cuenta en el cálculo será preciso que vayan sujetas por cercos o estribos, cuya separación s_t sea igual o inferior a quince veces el diámetro f_mín de la barra comprimida más delgada y cuyo diámetro f_t, sea igual o superior a la cuarta parte de f_máx, siendo f_máx el diámetro de la armadura comprimida más gruesa. Si la separación s_t entre cercos es inferior a 15f_mín, su diámetro f_t podrá disminuirse de tal forma que la relación entre la sección del cerco y la separación s_t siga siendo la misma que cuando se adopta:

f_t=1/4f_máx; y s_t=15f_mín

Para piezas comprimidas, en cualquier caso, s_t debe ser inferior que la dimensión menor del elemento y no mayor que 30 cm.

La armadura pasiva longitudinal resistente, o la de piel, habrá de quedar distribuida convenientemente para evitar que queden zonas de hormigón sin armaduras, de forma que la distancia entre dos barras longitudinales consecutivas (s) cumpla las siguientes limitaciones:

• s < 30 cm.
• s < tres veces el espesor bruto de la parte de la sección del elemento, alma o alas, en las que vayan situadas.

En zonas de solapo o de doblado de las barras puede ser necesario aumentar la armadura transversal.

A_pf_pd+A_sf_yd³0,25 (W₁/h)f_cd

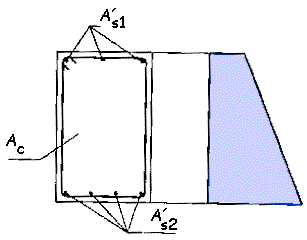

En las secciones sometidas a compresión simple o compuesta, las armaduras, principales en compresión A'_s1 y A'_s2 (ver figura 42.3.3) deberán cumplir las limitaciones siguientes:

• A'_s1f_yc,d ³ 0,05N_d
• A'_s1f_yc,d £ 0,5f_cdA_c
• A'_s2f_yc,d ³ 0,05N_d
• A'_s2f_yc,d £ 0,5f_cdA_c

En el caso de secciones de hormigón sometidas a tracción simple o compuesta, provistas de dos armaduras principales, deberán cumplirse las siguientes limitaciones:

A_pf_pd+A_sf_yd³0,20 A_cf_cd

En la tabla 42.3.5 se indican los valores de las cuantías geométricas mínimas que, en cualquier caso, deben disponerse en los diferentes tipos de elementos estructurales, en función del acero utilizado, siempre que dichos valores resulten más exigentes que los señalados en 42.3.2, 42.3.3 y 42.3.4.
